ASTM A213 T22 Bahan Tabung Boiler Penukar Panas Tak Tinggi



ASTM A213/ASME SA213 adalah spesifikasi standar untuk paduan feritik dan austenitic yang mulus - boiler baja, superheater, dan panas - tabung penukar.



A213 T22 Tube Boiler Alloy Steel adalah kromium - molybdenum tinggi - baja feritik suhu yang digunakan untuk boiler dan superheater. Di sini, "A" mewakili penunjukan baja ASTM, "213" adalah nomor seri kode, "T22" adalah klasifikasi kelas baja, dan "t" menunjukkan tabung diameter kecil - (setara dengan tabung diameter 12cr2mog kecil - China). Pada suhu yang sama (kurang dari atau sama dengan 580 derajat), kekuatan ruptur creep dan tegangan yang diijinkan bahkan lebih tinggi dari 9cr - baja 1mo. Selain itu, ia menawarkan machinability yang sangat baik, las, dan long - istilah plastisitas. Akibatnya, ini banyak digunakan dalam lingkungan kerja yang keras seperti pipa pemanas dan pembuluh tekanan tinggi dalam tenaga termal, tenaga nuklir, dan peralatan produksi hidrogen tertentu.



Komposisi Kimia Tabung Boiler Seamless ASTM A213 T22

Nilai	Komposisi Kimia (%)
	C	M N	P	S	Si	Cr	Mo
A213 T22	0.05-0.15	0.30-0.60	Kurang dari atau sama dengan 0,025	Kurang dari atau sama dengan 0,025	Kurang dari atau sama dengan 0,50	1.90-2.60	0.87-1.13

Sifat mekanik dari ASTM A213 T22 Boiler Boiler Tubes

Nilai	Kekuatan Tarik (MPA)	Kekuatan Yield (MPA)	Pemanjangan(%)	Kekerasan (HB)
A213 T22	Lebih besar dari atau sama dengan 415	Lebih besar dari atau sama dengan 205	30	Kurang dari atau sama dengan 163

Persyaratan properti mekanis tidak berlaku untuk tubing lebih kecil dari 1 ⁄ 8in. [3,2 mm] dalam diameter dalam atau lebih tipis dari 0,015 in. [0,4 mm] ketebalan.



Perlakuan panas ASTM A213 T22

Tabel 1 Perlakuan Panas dan Persyaratan Ukuran Butir

Nilai	Uns Nomor	Jenis perlakuan panas	Suhu austenitizing/ solutioning, min atau rentang ºF [ºC]	Media pendingin	Suhu Annealing atau Tempering Subkritis, min atau rentang ºF [ºC]	Astm Gandum s
Baja paduan feritik
T22	K21590	Analisis penuh atau isotermal	…	…	…	…
		menormalkan dan marah		…	1250 [675]	…

Catatan: 1.Perlakuan panas harus dilakukan secara terpisah dan sebagai tambahan pada pemanasan untuk pembentukan panas.
2.Ukuran butir ASTM No. Terdaftar, atau lebih kasar, kecuali diindikasikan sebaliknya.



Aplikasi:

Suhu operasi yang diijinkan: Ini terutama digunakan untuk superheater dengan suhu dinding kurang dari atau sama dengan 580 derajat C dan pipa uap dan header dengan suhu dinding kurang dari atau sama dengan 540 derajat C boiler stasiun daya kapasitas besar seperti 300. 600 MW. Baja semacam ini telah banyak digunakan di Amerika Serikat, Jepang dan Eropa. Ini memiliki sejarah panjang dalam operasi pembangkit listrik dan merupakan baja dewasa dengan berjalan stabil dan kinerja proses yang baik.

Tes
(1) Uji tegangan-satu uji tegangan harus dilakukan pada spesimen dari satu tabung untuk banyak tidak lebih dari 50 tabung. Tes tegangan harus dilakukan pada spesimen dari dua tabung untuk banyak lebih dari 50 tabung.
(2) Persyaratan kekerasan- Tes Brinell, Vickers, atau Rockwell harus dilakukan pada spesimen dari dua tabung dari masing-masing lot.
(3) Uji perataan-satu uji perataan harus dilakukan pada spesimen dari setiap ujung satu tabung jadi.
(4) Tes pembakaran-satu uji pembakaran harus dilakukan pada spesimen dari setiap ujung satu tabung jadi.

ASTM A213 T22 Alloy Ferritic yang mulus - baja tabung boiler detail cepat

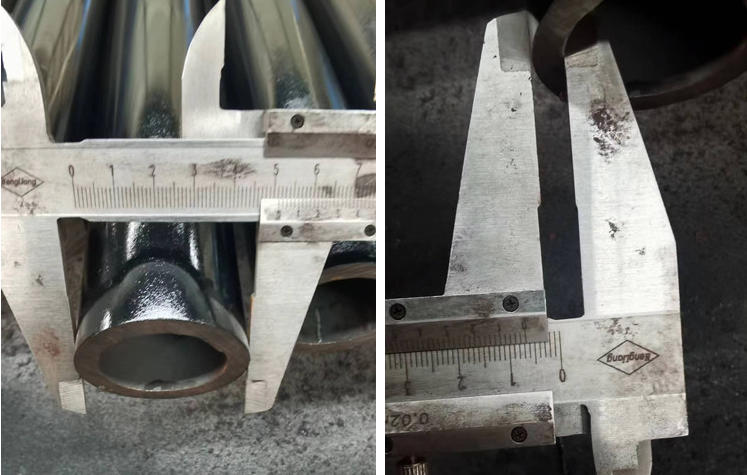

MANUFAKTUR: proses mulus, hot - jadi atau dingin - selesai
Ketebalan Dinding (WT): 0,9 mm-12 mm.
Diameter luar (OD): 12,7 mm-127 mm
Panjang: 6m atau panjang yang ditentukan sesuai kebutuhan.
Berakhir: Ujung Biasa, Ujung Miring, Bertapak
Permukaan: Tabung akan dipernis (hanya di luar) untuk mencegah karat.
Penandaan: Standar + Grade Baja + Ukuran + Panas Tidak + Lot Tidak
Paket: Bundel (heksagonal), kotak kayu, peti (baja/kayu) atau sesuai kebutuhan

ASTM A213 T22 Penandaan Tabung Boiler T22
Selain penandaan yang ditentukan dalam spesifikasi ASTM A1016/A1016M, tanda harus menunjukkan apakah tabungnya panas - selesai atau dingin - selesai.
